120 - 208V



Prévenir, surveiller, analyser et résoudre les problèmes d'alimentation


Le Next Gen PCS associe une protection de l'alimentation et une filtration avancées à un logiciel d'analyse pour atténuer et gérer de manière proactive les événements liés à la qualité de l'alimentation affectant négativement les activités.

  • Il mesures la tension neutre à la terre et la fréquence de ligne
  • 60 événements horodatés
  • Rapports téléchargeables
  • Paramètres personnalisables
  • Technologie de protection et conditionnement de l'alimentation multi-étages
  • Arrêt catastrophique de sur / sous tension
  • Élimination du courant d'appel
  • Accès à distance compatible avec le module Remote Portal en option
  • Application Android disponible
Modèles : XG-PCS-15D, XG-PCS-20D, XG-PCS-20815D, XG-PCS-20820D, XG-PCS-630, XG-PCS-IC-1

  • Vue d’ensemble +


    La technologie multi-étage Next Gen offre la protection la plus avancée disponible pour protéger l’équipement contre les surtensions, les pointes, les surtensions / sous-tensions, les courants d’appel et les bruits électriques préjudiciables pouvant entraîner des codes d’erreur, des dysfonctionnements et des temps morts.

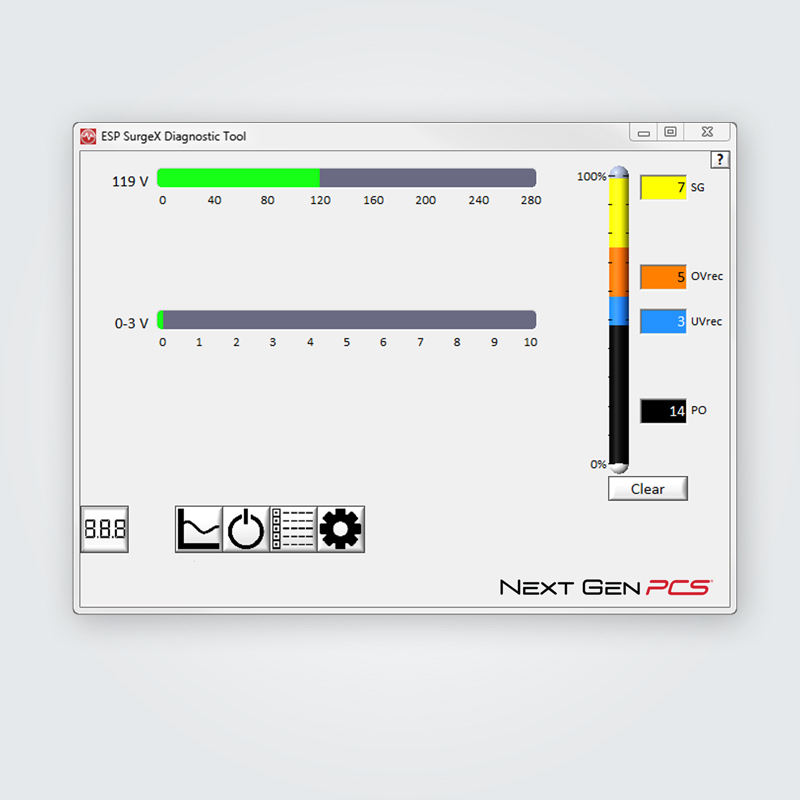

    Son logiciel d'analyse surveille, rassemble et analysedes données électriques et permet des réglages personnalisés, permettant aux équipes de service de contrôler complètementla situation sur leurs installations. Les données sont interprétées dans des métriques et tendances clés disponibles via des rapports téléchargeables. Le logiciel identifie également la cause potentielle d'un problème et traduit ces données en recommandations pour résoudre le problème.

    Le Next Gen PCS est la combinaison parfaite de protection, de surveillance et d’analyse pour augmenter la disponibilité des équipements et l’efficacité commerciale.



  • Spécifications +

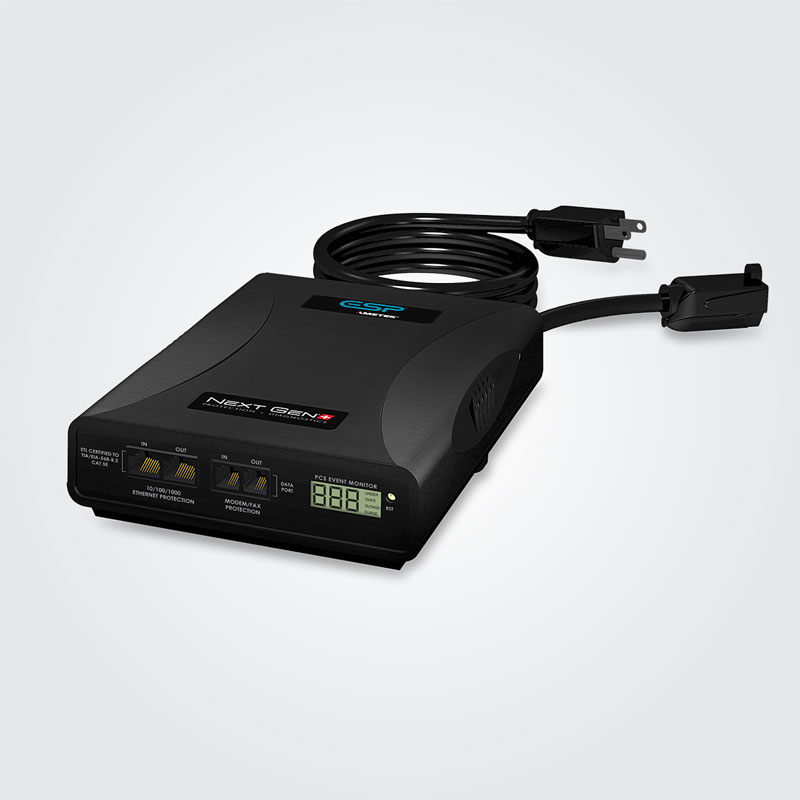

    Modèles 15/20 A

    XG-PCS-15D (120 Volt, 15 A)

    XG-PCS-20D (120 Volt, 20 A)

    XG-PCS-20815D (208 Volt, 15 A)

    XG-PCS-20820D (208 Volt, 20 A)

    XG-PCS-IC-1 (Cordon d'interface, 1 cordon - vendu séparément)

    XG-PCS-IC-10 (Ensemble de cordons d'interface, 10 cordons - vendu séparément)

    Physiques

    Dimensions : 6,125 po L x 8,375 po P x 2 po H

    Poids : 2,4 lb. (XG-PCS-15D / XG-PCS-20D), 2,6 lb. (XG-PCS-20815D / XG-PCS-20820D)

    Plage de températures : 5C à 35C

    Plage d'humidité : 5 % à 95 % de R.H. Sans condensation

    Électrique

    Classification de charge 15/20 ampères à 120 volts (XG-PCS-15D / XG-PCS-20D), 15/20 ampères à 120/230 volts Phase auxiliaire (XG-PCS-20815D / XG-PCS-20820D)

    Classe de protection de tension (VPR) : 330V All Modes (XG-PCS-15D / XG-PCS-20D), 500V L-G, 800V L-L (XG-PCS-20815D / XG-PCS-20820D)

    Atténuation :

    – Mode normal : >30 dB 80 kHz – 50 MHz

    – Mode commun : >30 dB 70 kHz – 50 MHz (XG-PCS-15D / XG-PCS-20D),

    >30 dB 200kHz – 50 MHz (XG-PCS-20815D / XG-PCS-20820D)

    Prescriptions pour l’alimentation (pas de charge) : 4 Watts

    Arrêt sous tension : Réglable de 80 à 95 volts ou désactivé.

    - Rétablit à 105 Volts. (XG-PCS-15D / XG-PCS-20D) Réglable de 140 à 170 volts ou désactivé.

    - Rétablit à 190 Volts. (XG-PCS-20815D / XG-PCS-20820D)

    Arrêt surtension : Réglable de 135 à 160 volts.

    - Rétablit à 130 Volts. (XG-PCS-15D / XG-PCS-20D) Réglable de 260 à 300 volts.

    - Rétablit à 250 Volts. (XG-PCS-20815D / XG-PCS-20820D)

    Capacité de la mémoire interne : 60 événements avec horodatage ; 999 comptes de chaque type d'événement

    Précision du voltmètre : Type de lecture de pointe. La précision type du produit est de ± 2 % entre :

    40 V et 180 V : (XG-PCS-15D / XG-PCS-20D)

    100V et 300V : (XG-PCS-20815D / XG-PCS-20820D)

    Précision d'horodatage : ±2,5 %

    Temps de réponse : Surtension 100 ms / Sous tension 150 ms

    Définition d'événement d'enregistrement de sous-tension : La tension alternative a chuté en dessous de :

    100V (XG-PCS-15D / XG-PCS-20D)

    180V (XG-PCS-20815D / XG-PCS-20820D)

    Définition d'événement d'enregistrement de surtension : La tension alternative a augmenté au-dessus de :

    135V (XG-PCS-15D / XG-PCS-20D)

    260V (XG-PCS-20815D / XG-PCS-20820D)

    Définition d'événement de panne de courant : La tension alternative a chuté en dessous de 20 V.

    Définition d'événement de surtension : Le filtre Next Gen PCS a été soumis à une tension transitoire dans l’un des 3 modes possibles (entre direct et neutre, entre direct et terre, entre neutre et terres) avec une amplitude de crête de 500V* (XG-PCS-15D / XG-PCS-20D); 700V* (XG-PCS-20815D / XG-PCS-20820D) ou supérieure et une fréquence de 20 kHz ou supérieure. *L’amplitude de la surtension 500V / 700V s’applique à IEEE C62.41 Impulsion de catégorie B ; les amplitudes de surtension nécessaires à la détection d'autres types de surtensions peuvent varier.

    Protection Modem / Fax : Suppression des surtensions sur une seule ligne téléphonique.

    Protection Ethernet : Protection réseau Cat5e contre les surtensions, certifiée ETL selon TIA/EIA-568-B.2.

    Prescriptions informatiques requises

    Prescriptions PC : À utiliser avec le logiciel de diagnostic Next Gen PCS. Processeur Pentium à 133 MHz minimum (ou équivalent), RAM minimale de 64 Mo, espace disque libre minimal de 10 Mo, moniteur de résolution VGA ou supérieure, clavier, souris, lecteur de CD ou de DVD, résolution d'écran minimale de 1024×768, Microsoft Windows 2000/XP/Vista/7.

    Conformité aux normes

    Inscriptions d'agence : ETL certifié UL 1449 (3ème édition), ETL certifié TIA / EIA-568-B.2 Cat 5e, certifié Industry Canada

    **Spécifications sujettes à changement sans préavis

    **Toutes les spécifications mentionnées ont été obtenues à une température ambiante de 25 ° C.

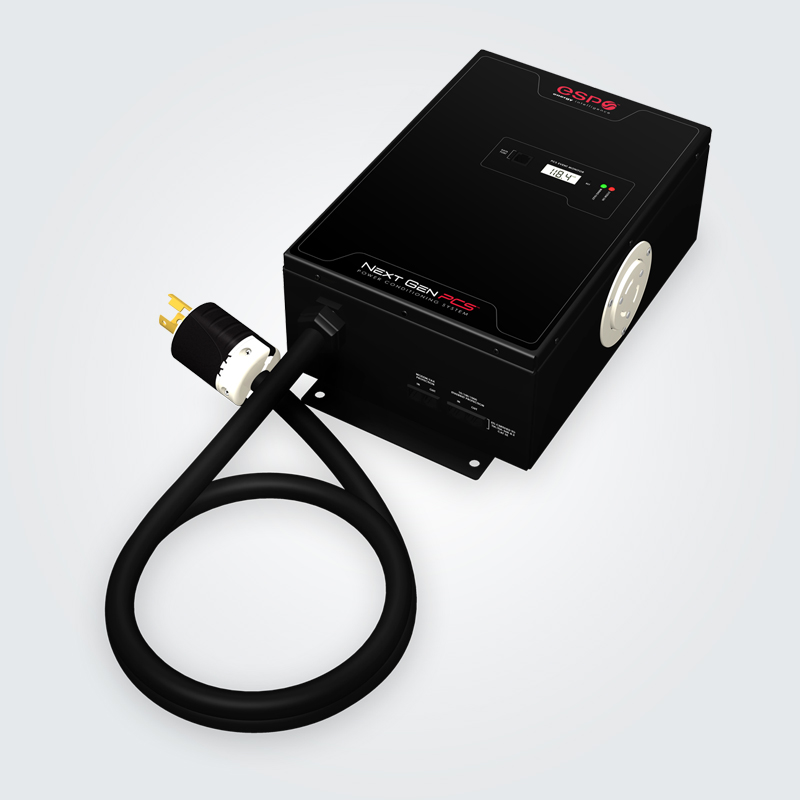

    Modèles 30 A

    XG-PCS-L630 (208 Volt, 30 A)

    XG-PCS-630 (208 Volt, 30 A)

    XG-PCS-IC-1 (Cordon d'interface, 1 cordon - vendu séparément)

    XG-PCS-IC-10 (Ensemble de cordons d'interface, 10 cordons - vendu séparément)

    Physiques

    Dimensions : 7,75 po L x 4,5 po P x 11,25 po H

    Poids : 10 lb.

    Plage de températures : 5C à 35C

    Plage d'humidité : 5 % à 95 % de R.H. Sans condensation

    Électrique

    Classification de charge 30 A à 120/230 volts, phase auxiliaire

    Classe de protection de tension (VPR) : 500V L-G, 800V L-L

    Atténuation :

    – Mode normal : >30 dB 80 kHz – 50 MHz

    – Mode commun : >30 dB 200kHz – 50 MHz

    Prescriptions pour l’alimentation (pas de charge) : 4 Watts

    Arrêt sous tension :

    - Réglable de 140 à 170 volts ou désactivé.

    - Rétablit à 190 Volts.

    Arrêt surtension :

    - Réglable de 260 à 300 volts.

    - Rétablit à 250 Volts.

    Capacité de la mémoire interne : 60 événements avec horodatage ; 999 comptes de chaque type d'événement

    Précision du voltmètre : Type de lecture de pointe. La précision type du produit est de ± 2 % entre :

    100 V et 300 V

    Précision d'horodatage : ±2,5 %

    Temps de réponse : Surtension 100 ms / Sous tension 150 ms

    Définition d'événement d'enregistrement de sous-tension : La tension alternative a chuté en dessous de : 180 V

    Définition d'événement d'enregistrement de surtension : La tension alternative a augmenté au-dessus de : 260V

    Définition d'événement de panne de courant : La tension alternative a chuté en dessous de 20 V.

    Définition d'événement de surtension : Le filtre Next Gen PCS a été soumis à une tension transitoire dans l’un des 3 modes possibles (entre direct et neutre, entre direct et terre, entre neutre et terres) avec une amplitude de crête de 700 Volts* ou supérieure et une fréquence de 20 kHz ou supérieure.

    *L’amplitude de la surtension 700V s’applique à IEEE C62.41 Impulsion de catégorie B ; les amplitudes de surtension nécessaires à la détection d'autres types de surtensions peuvent varier.

    Protection Modem / Fax : Suppression des surtensions sur une seule ligne téléphonique.

    Protection Ethernet : Protection réseau Cat5e contre les surtensions, certifiée ETL selon TIA/EIA-568-B.2.

    Prescriptions informatiques requises

    Prescriptions PC : À utiliser avec le logiciel de diagnostic Next Gen PCS. Processeur Pentium à 133 MHz minimum (ou équivalent), RAM minimale de 64 Mo, espace disque libre minimal de 10 Mo, moniteur de résolution VGA ou supérieure, clavier, souris, lecteur de CD ou de DVD, résolution d'écran minimale de 1024×768, Microsoft Windows 2000/XP/Vista/7.

    Conformité aux normes

    Inscriptions d'agence : ETL certification selon UL 1449 (3ème édition) - en cours, ETL certifié TIA / EIA-568-B.2 Cat 5e, certifié Industry Canada

    **Spécifications sujettes à changement sans préavis

    **Toutes les spécifications mentionnées ont été obtenues à une température ambiante de 25 ° C.

  • Vidéo +

    ProductVideoMessage

    • Démonstration de surtension ESP
      ESP Surge Protection Device Demonstration https://youtu.be/g0VFziFCM1c

      Dans cette vidéo, nous démontrerons l’effet des surtensions et des transitoires sur les équipements électroniques tels que les MFP, les KIOSKS et les distributeurs automatiques de billets.

    • Démonstration du bruit ESP
      ESP Electrical Noise Demonstration https://youtu.be/UQkMoNlXbb4

      Dans cette vidéo, nous allons démontrer les effets du bruit haute fréquence sur les équipements à microprocesseur.

    • Démonstration de surtension ESP-Espagnol
      https://youtu.be/_PD6lD7OTxM

      Dans cette vidéo, nous démontrerons l’effet des surtensions et des transitoires sur les équipements électroniques tels que les MFP, les KIOSKS et les distributeurs automatiques de billets.

    • Démonstration du bruit ESP-Espagnol
      ESP EMI Filter Demonstration https://youtu.be/LlXnIk_zZcc

      Dans cette vidéo, nous allons démontrer les effets du bruit haute fréquence sur les équipements à microprocesseur.
